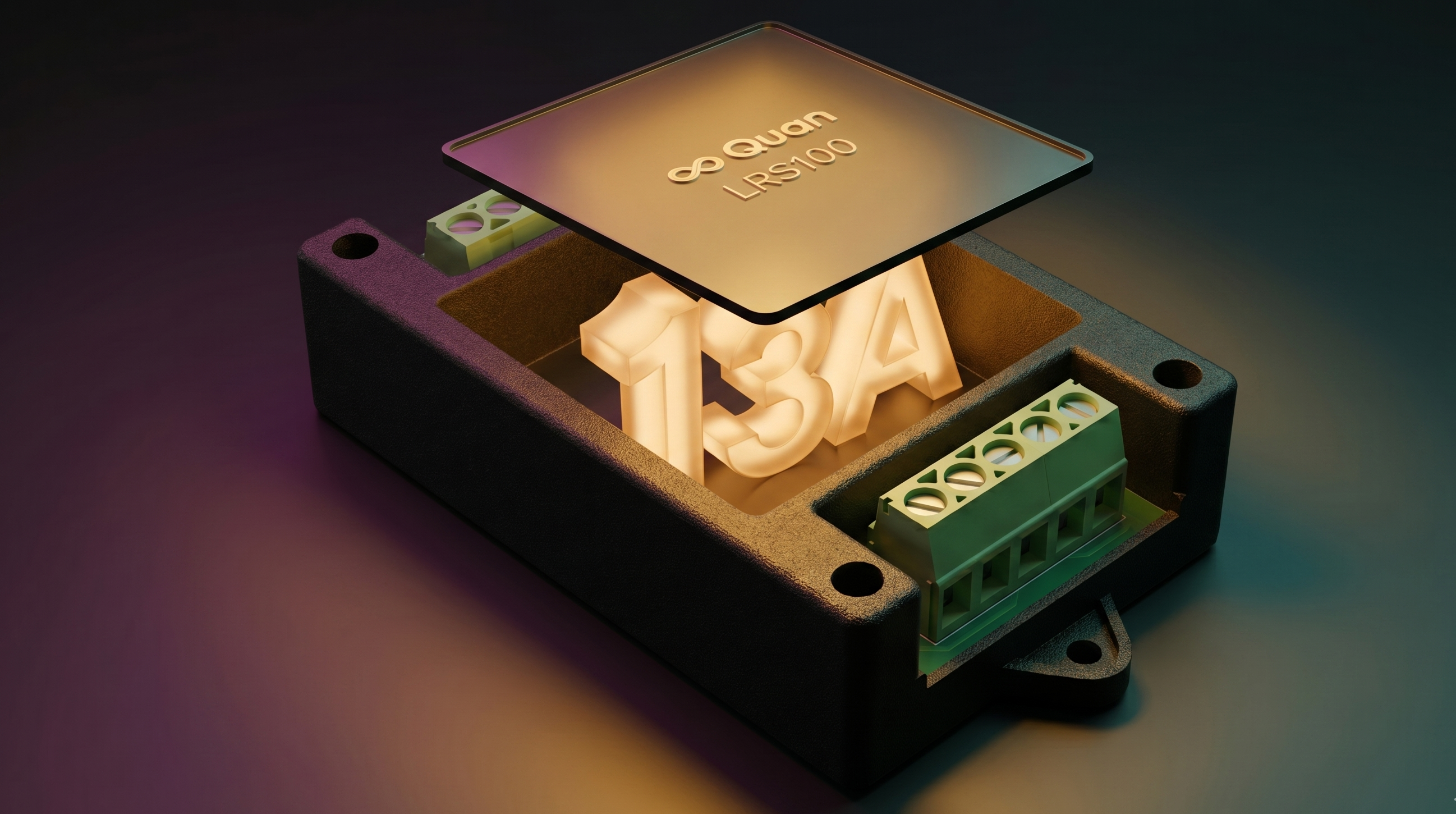

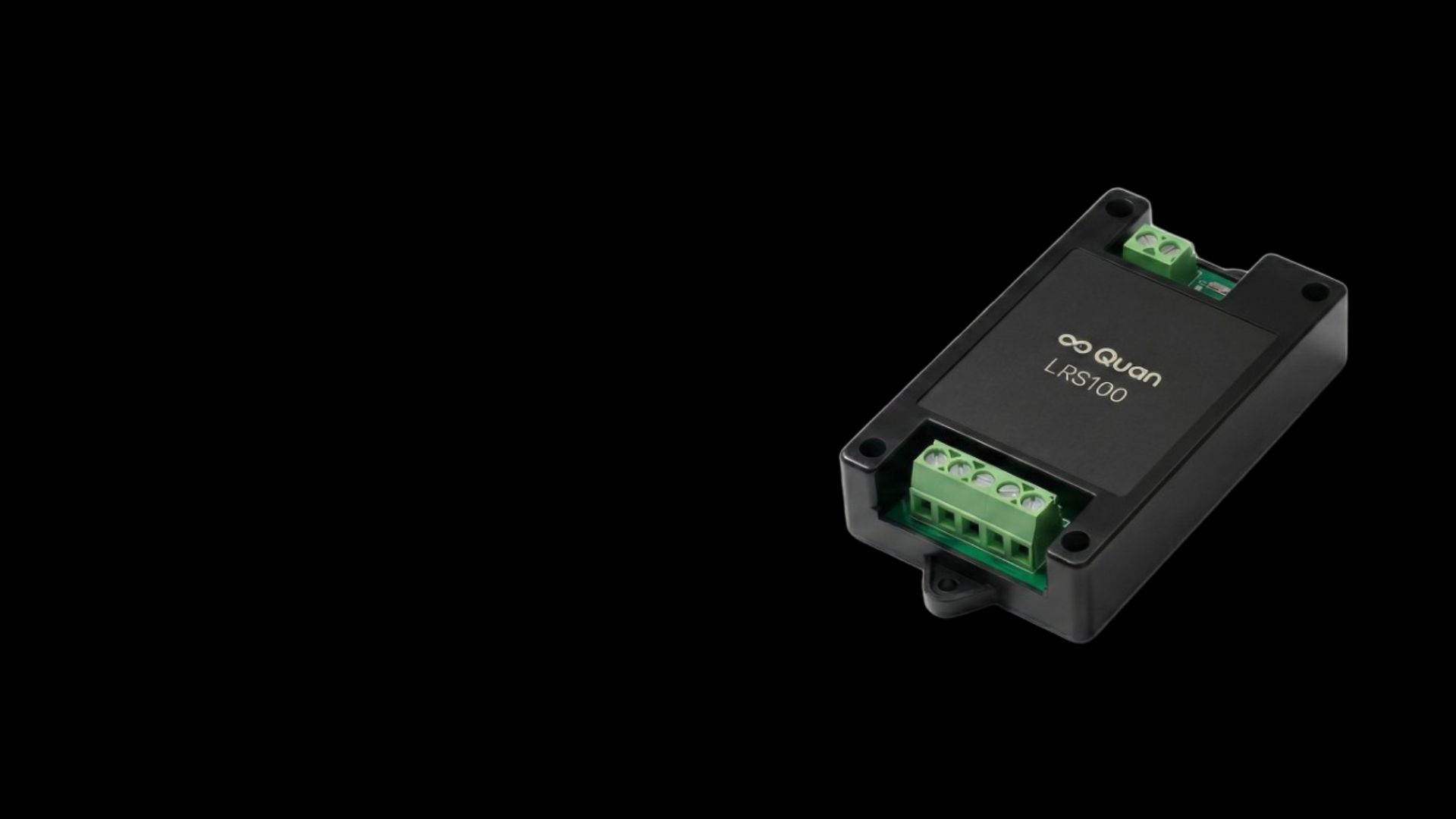

LRS100 是助成國際專為智慧建築設計的 LoRa 智慧繼電器開關， 整合 LoRa MCU 模組、AC/DC 電源、RS-485 通訊與 13A 繼電器於單一裝置。 協助傳統電源插座與燈光照明快速實現遠端智能化控制， 搭配 QGW820-L 閘道器與 QuanCore 平台即可開箱上線。
PRODUCT ADVANTAGES
LoRa 無線 + RS-485 通訊，內含 LoRa 天線並支援實體開關串接， 無需額外控制器或外部電源模組。單一裝置完整覆蓋 無線、有線與手動三種控制場景。

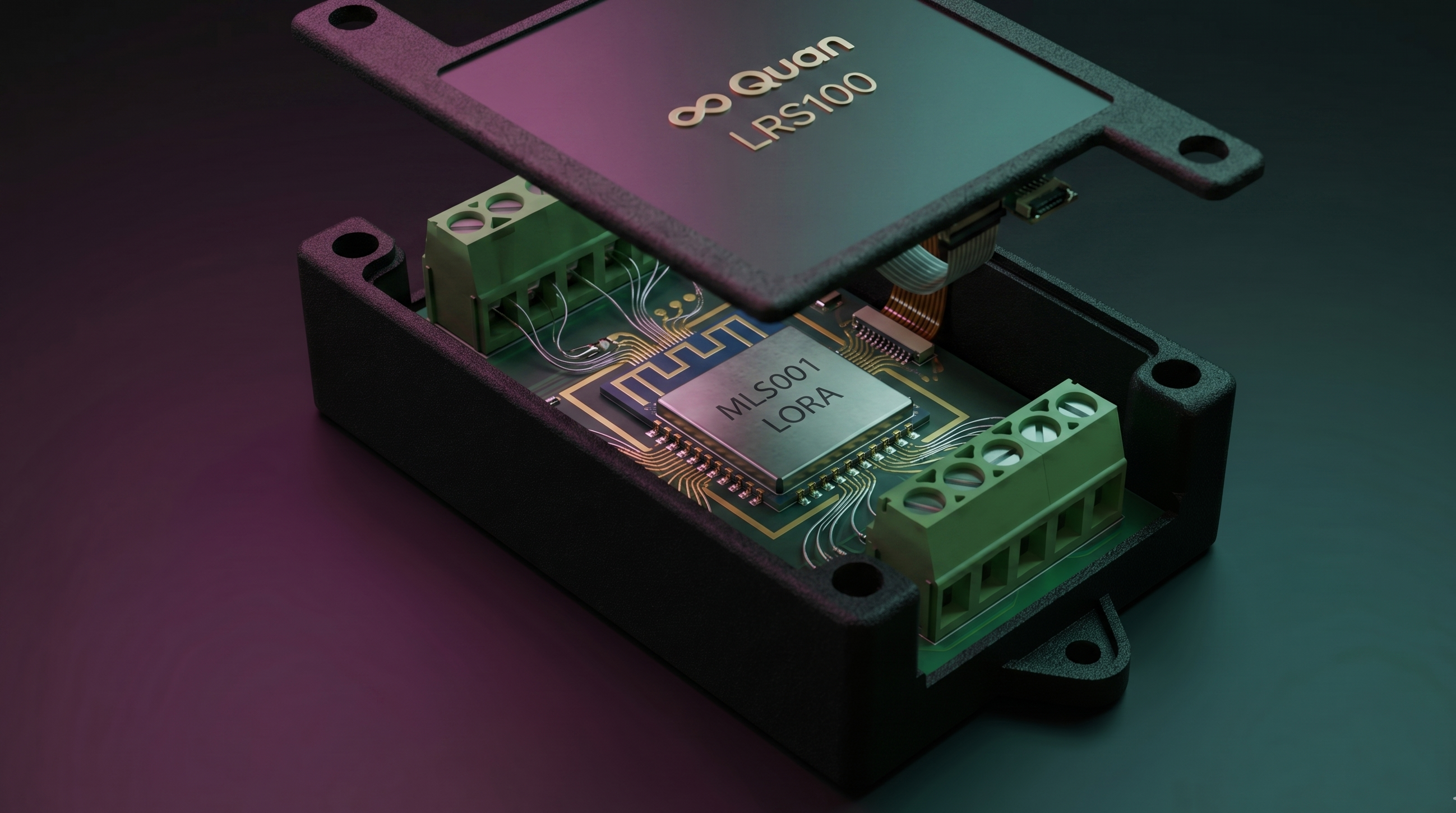

採用 SX1262 LoRa 晶片，提供遠距無線覆蓋， 抗干擾能力強，搭配 QGW820-L 閘道器後 由 QuanCore 平台統一遠端管控，適合樓宇自動化部署。

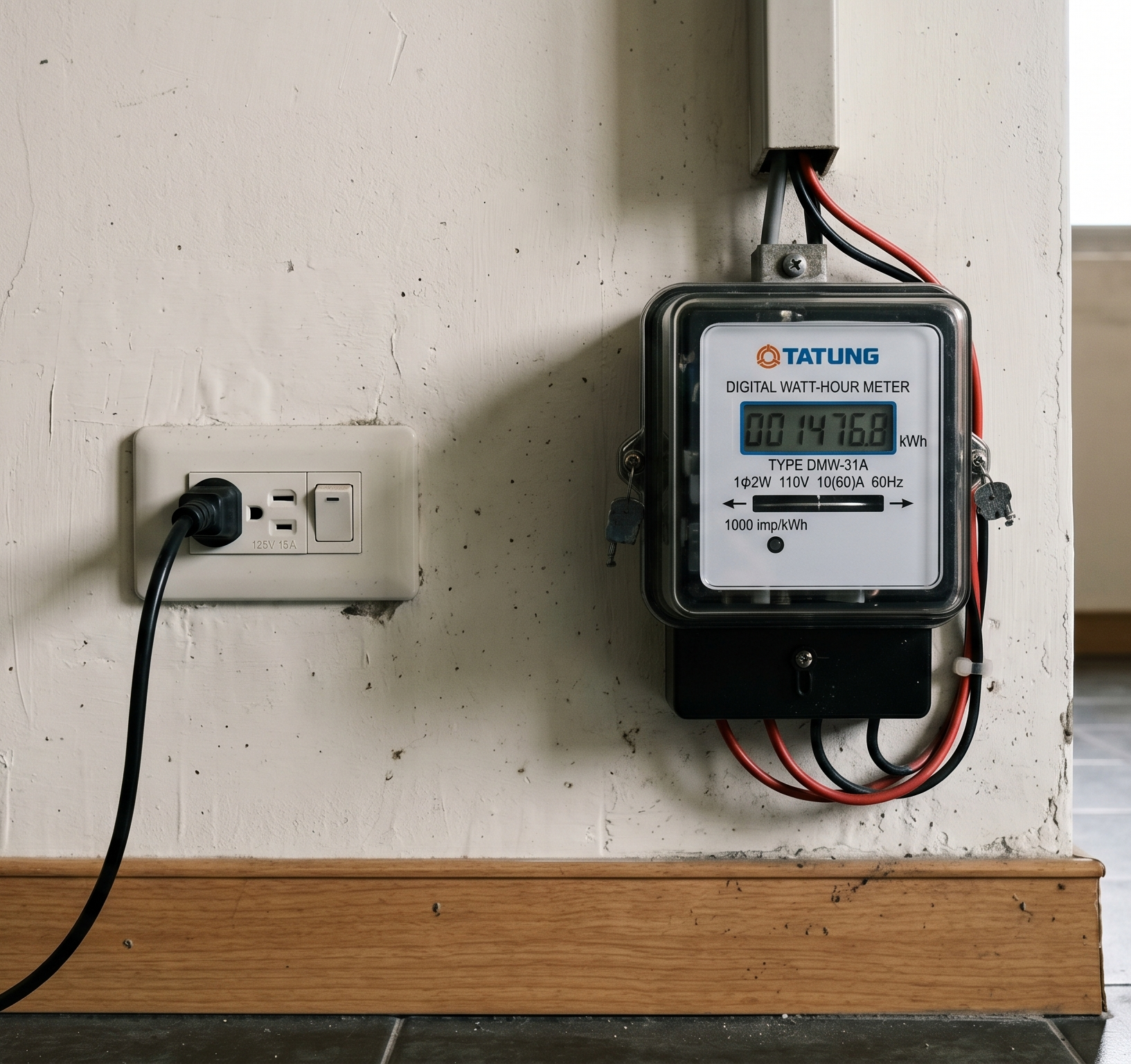

直接接入 AC 電源即可運作，免額外配置電源模組與控制器。 支援現有牆壁開關並聯保留，讓使用者保持原有操作習慣， 快速完成智慧建築升級，零學習成本。

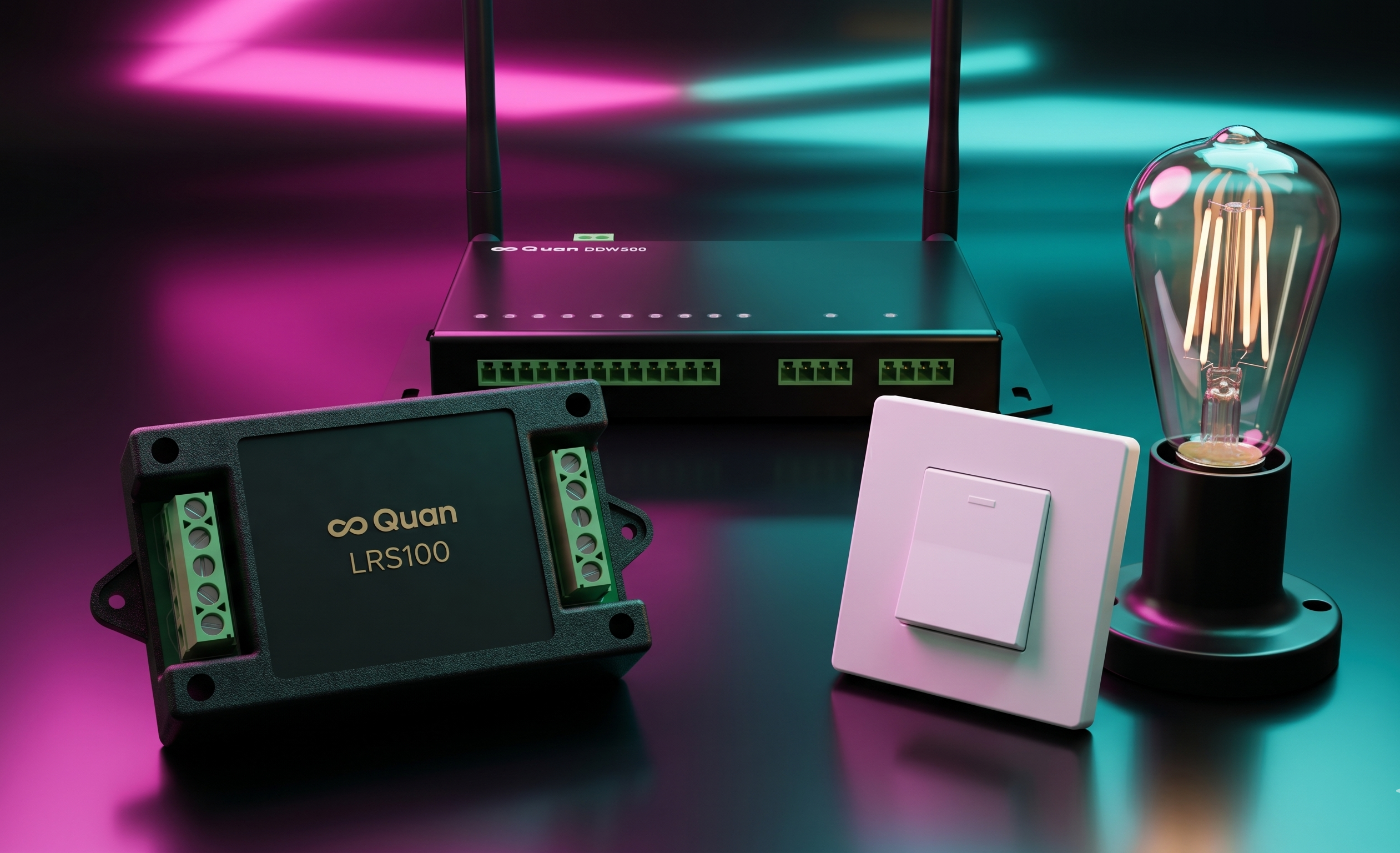

將 LRS100 部署於燈光照明迴路，透過 QGW820-L 閘道器上傳至 QuanCore 平台，實現遠端定時、場景排程與即時開關控制。 同時保留牆壁開關並聯，現場人員也能直接手動操作， 兩者互不干擾。
了解智慧建築方案

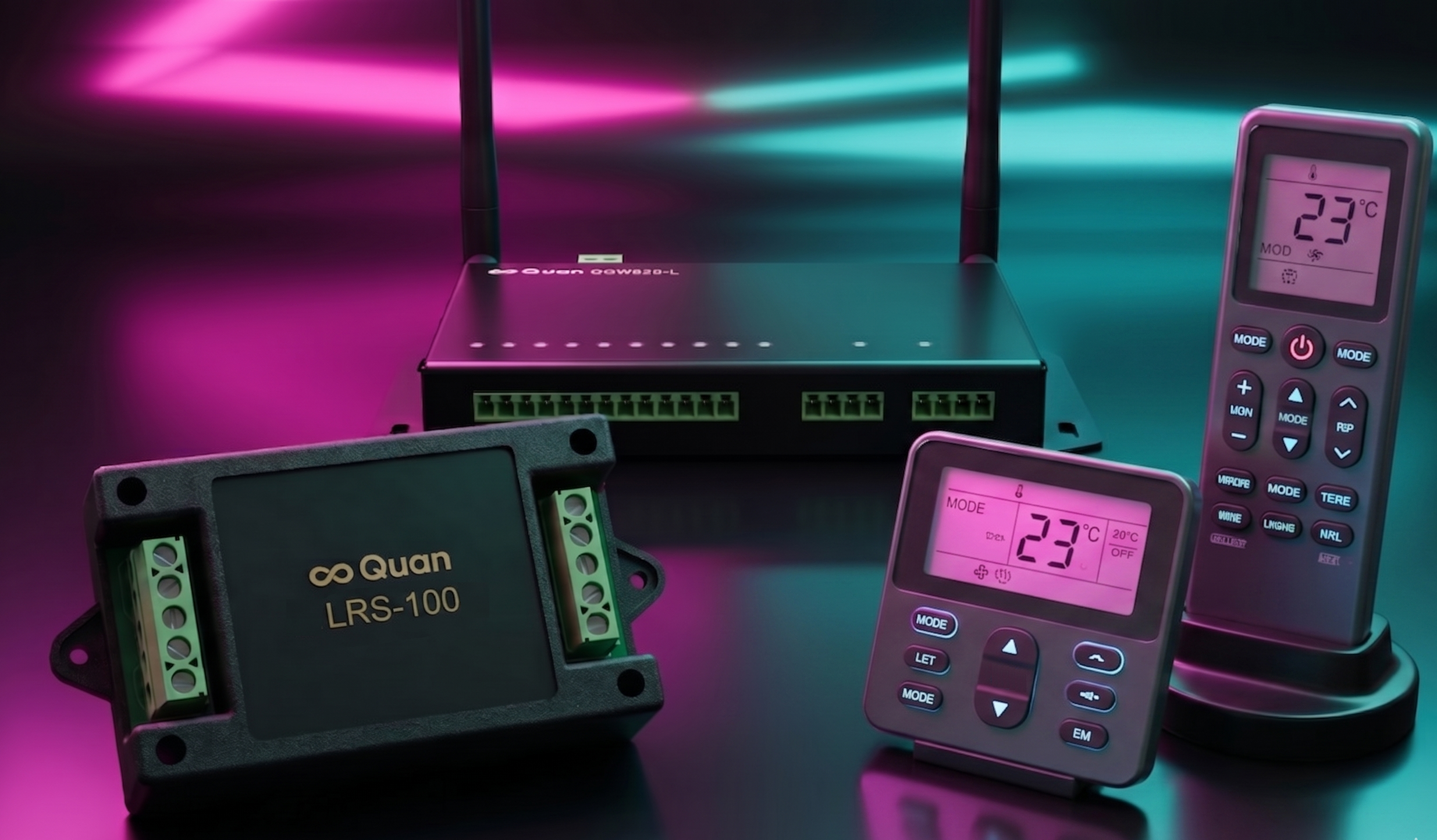

整合至傳統電源插座迴路，讓冷氣、熱水器、辦公設備等家電 透過 LoRa 無線網路實現遠端開關管理。 選配 BL0942A 電能監測，即時回傳用電數據至 QuanCore 平台， 輕鬆掌握每台設備的耗電狀況，降低無謂待機能耗。
諮詢導入方案SYSTEM ARCHITECTURE
QuanCore 平台：Quanplatform
DIMENSIONS & CONNECTOR
REGISTER MAP — Function Code 03 / 06
| Address | Parameter | Access | Unit | 說明 |
|---|---|---|---|---|
| 0x0000 | Current | R | mA | RMS 電流值 |
| 0x0001 | Voltage | R | V | RMS 電壓值 |
| 0x0002–0x0005 | Energy_0 ~ 3 | R | mWh | 累計電能，8 bytes，共 4 個暫存器 |
| 0x0006 | Power Switch | R/W | — | 電源開關：0 = OFF，1 = ON |
| 0x07D0 | StationID | R/W | — | Modbus 裝置 ID / 位址 |
| 0x07D1 | RFChannel | R/W | — | LoRa RF 頻道設定 |
| 0x07D2 | PANID | R/W | — | LoRa 網路（群組）ID |
| 0x07D3 | RFID | R/W | — | RF 裝置 ID（無線封包顯示用） |
| 0x0800 | RESET | R/W | — | 永遠為 0；寫入 1 時重新啟動裝置 |
| 0x0801 | CLEAR_ENERGY | R/W | — | 永遠為 0；寫入 1 時歸零累計電能 |
| 0x0802–0x0805 | OFFSET_0 ~ 3 | R/W | — | 校正累計電能用，二補數，寫入即加至累計電能 |
